AP2905 40V轉5V0.7A同步降壓芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：AP2905
封裝：SOT23-5L
功率：5V
電流：0.7A
型號：AP2905
封裝：SOT23-5L
功率：5V
電流：0.7A
訂購熱線：0755-23087599
AP2905是一款高效率同步降壓穩壓器，在6V~40V寬輸入範圍內可提供0.7A輸出電流。
AP2905同步降壓芯片的輸出電壓為固定5V，開關頻率為100kHz。
AP2905同步降壓芯片內部集成了低導通電阻的主功率管和同步功率管，既降低了導通阻抗又省掉了外部肖特基午夜成人影院网站。此外，內置補償架構不需要使用外置RC補償電路，固定輸出方式無需外部分壓電阻，進一步減少了外圍元器件的使用。所以AP2905非常適合於精簡外圍元件、單層PCB布局需求的應用。
特別設計的EMl優化電路架構非常適合有安規認證的應用場合。完整的保護特性包括過流保護，過溫保護，短路保護以及欠壓鎖定保護等。

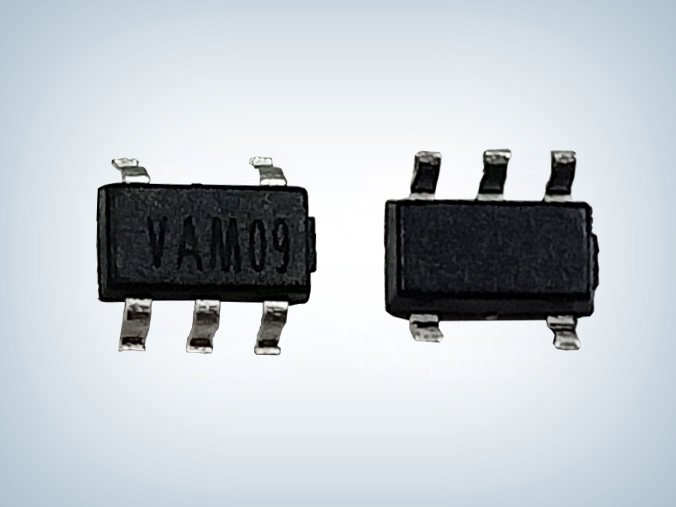

AP2905采用SOT23-5L封裝，可節約布局空間。
AP2905產品特征
■ 寬輸入電壓範圍6V~40V
■ 最大0.7A持續輸出電流，1A峰值電流輸出
■ 高達92%效率
■ 100kHz開關須率
■ 特別設計的EMI優化電路架構
■ 內置軟啟動電路
■ 內置補償電路
■ 可實現單層PCB布局
■ 輸入欠壓鎖定
■ 逐周期電流限製
■ 輸出短路保護
■ 熱關斷
■ SOT23-5L封裝

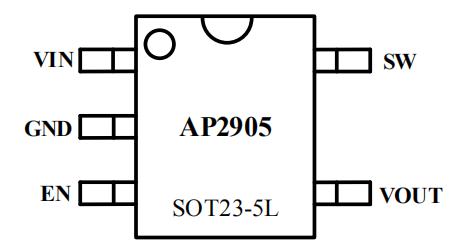

AP2905同步降壓芯片引腳配置
| 引腳名稱 | 引腳序號 | 引腳功能 |
| VIN | 1 | 輸入電壓。在 VIN 和 GND 之間用最短距離連接一個去耦電容。 |
| GND | 2 | 地引腳。內部電路地引腳和功率返回引腳，和同步管源極連接。建議將 GND 引腳通過過孔連接到地銅箔。 |
| EN | 3 |
EN 使能腳。不能直接連接到 VIN，不能串聯一個電阻連接到 VIN。 確保 EN 腳的驅動電平小於 5V。高電平使能 IC，低電平關閉 IC。 內部有一個約 50 μA 的恒流源把 EN 上拉到高電平，如果保持此引腳懸空，IC 自動開啟。如果使用外部下拉電阻來關閉 IC，必須確保電阻值小於 4.7 kΩ，以保證產生有效的低電平。 |
| VOUT | 4 | 輸出電壓反饋端。直接接到輸出電容並遠離 SW 開關節點。 |
| SW | 5 | 開關節點。用短粗的走線連接到電感。 |

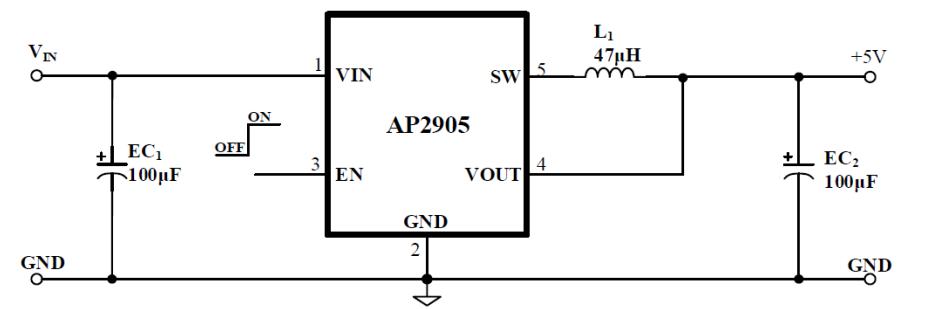

AP2905典型應用電路圖

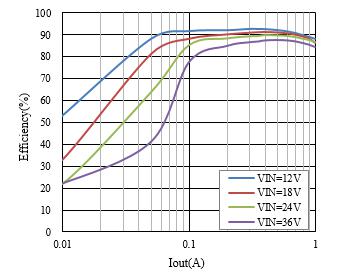

典型應用效率
應用領域
■ MCU控製係統和IVO電源
■ 機頂盒
■ 平板電視機和顯示器
■ 工業分布式電源
■ 便攜儀器
AP2905是40V，0.7A高性能易用型同步降壓穩壓器，在家電應用中，市電通過非隔離開關電源PN8034轉化為直流12V輸出給繼電器、風扇等負載，同時由AP2905將12V降壓到5V作為MCU、顯示屏、WiFi模塊供電，具有外圍精簡、輸入電壓範圍寬、EMC裕量充足等優點，更多AP2905 40V0.7A同步降壓芯片產品的詳細手冊或其它資料，請向午夜福利视频一区電子申請。>>
