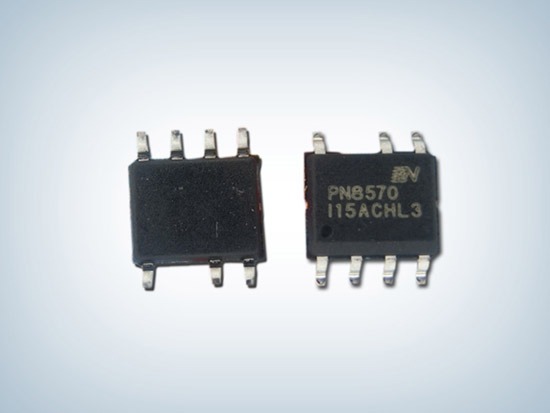

PN8570 原邊反饋開關電源芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8570
封裝：sop-7
功率：12W
電流：0.35A-1.2A
型號：PN8570
封裝：sop-7
功率：12W
電流：0.35A-1.2A
訂購熱線：0755-23087599
PN8570概述：
PN8570原邊反饋開關電源芯片集成低待機功耗準諧振原邊控製器及BJT，用於低成本、外圍元器件精簡的充電器、適配器和內置電源。
PN8570為原邊反饋工作模式，可省略光耦和TL431。在恒壓模式，采用準諧振與多模式技術提高效率並消除音頻噪聲，使得係統滿足6級能效標準，可調輸出線補償功能能使係統獲得較好的負載調整率；在恒流模式，輸出電流和功率可通過CS腳的電阻進行調節。
PN8570 原邊反饋開關電源芯片提供了極為全麵的智能保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護等，同時還集成AC過壓保護功能。
PN8570產品特征：
■ 內置BJT
■ 采用準諧振與多模式技術提高效率，滿足6級能效標準
■ 全電壓輸入範圍±5%的CC/CV精度
■ 原邊反饋可省光耦和TL431
■ 恒壓、恒流、輸出線補償外部可調
■ 無需額外補償電容
■ 無音頻噪聲
■ 智能保護功能S
過溫保護 (OTP)
VDD欠壓&過壓保護 (UVLO&OVP)
逐周期過流保護 (OCP)
CS開/短路保護 (CS O/SP）
開環保護 (OLP)
AC過壓保護（AC OVP）

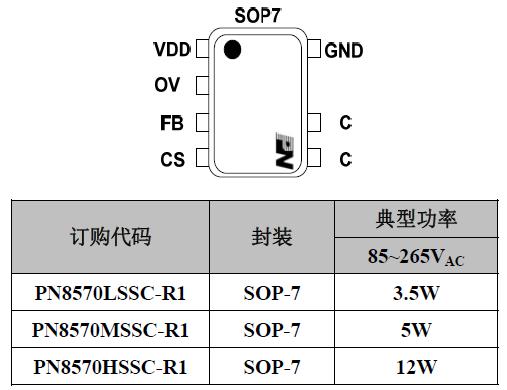

PN8570封裝/訂購信息：

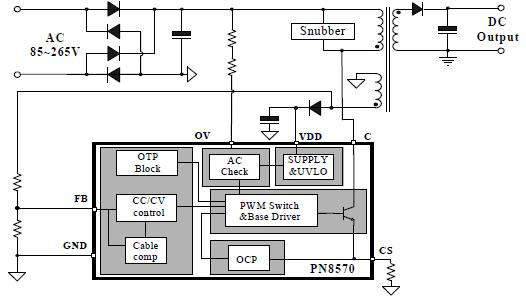

PN8570典型應用電路圖：
