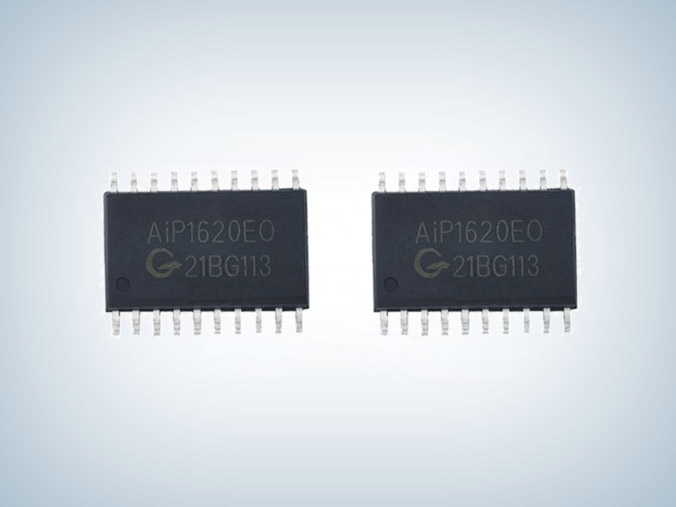

AIP1620 led數碼管驅動芯片
所屬分類：優勢產品
品牌：無錫中微
型號：AIP1620
封裝：SOP-20
功率：8 段×6 位~10 段×4 位
電流：
型號：AIP1620
封裝：SOP-20
功率：8 段×6 位~10 段×4 位
電流：
訂購熱線：0755-23087599
AIP1620 led數碼管驅動芯片是LED（發光午夜成人影院网站顯示器）驅動控製專用電路，內部集成有 MCU 數字接口、數據鎖存器、LED 高壓驅動等電路。AIP1620性能優良，質量可靠。主要應用於VCR、VCD、DVD 及家庭影院等產品的顯示屏驅動。
aip1620功能特點
■ 采用功率 CMOS 工藝
■ 顯示模式（8 段×6 位~10 段×4 位）
■ 輝度調節電路（占空比 8 級可調）
■ 串行接口（CLK，STB，DIO）
■ 振蕩方式：內置 RC 振蕩（450KHz±5%）
■ 內置上電複位電路
■ 封裝形式：SOP-20

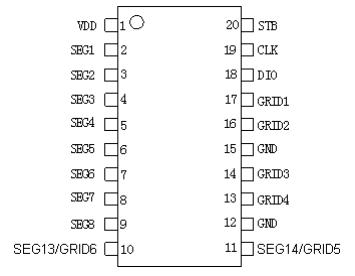

管腳排列及說明
| 符號 | 管腳名稱 | 說明 |
| DIO | 數據輸入/輸出 | 在時鍾上升沿輸入串行數據，從低位開始。輸出為N-ch open drain，且內部集成上拉電阻 20K 左右。 |
| STB | 片選 | 在上升或下降沿初始化串行接口，隨後等待接收指令。STB為低後的第一個字節作為指令，當處理指令時，當前其它處理被終止。當 STB 為高時，CLK 被忽略。 |
| CLK | 時鍾輸入 | 在上升沿讀取串行數據，下降沿輸出數據。 |
| SEG1～SEG8 | 輸出（段） | 段輸出（也用作鍵掃描），P 管開漏輸出。 |
| GRID1～GRID4 | 輸出（位） | 位輸出，N 管開漏輸出。 |
| GRID5～GRID6 | 輸出（位） | 位複用輸出 |
| VDD | 邏輯電源 | 電壓電源5V±10% |
| GND | 邏輯地 | 接係統地 |

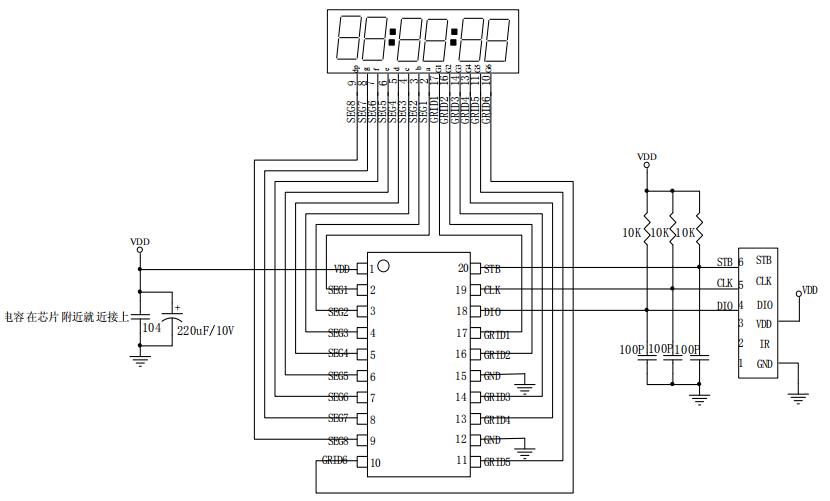

典型應用線路圖
AIP1620是3線串口共陰極8段6位或10段4位LED驅動控製專用電路，在應用中可兼容替換TM1620 led數碼管驅動芯片，更多aip1620 數據手冊、電氣特性、開關特性、時序特性等相關資料請向午夜福利视频一区電子申請。>>
