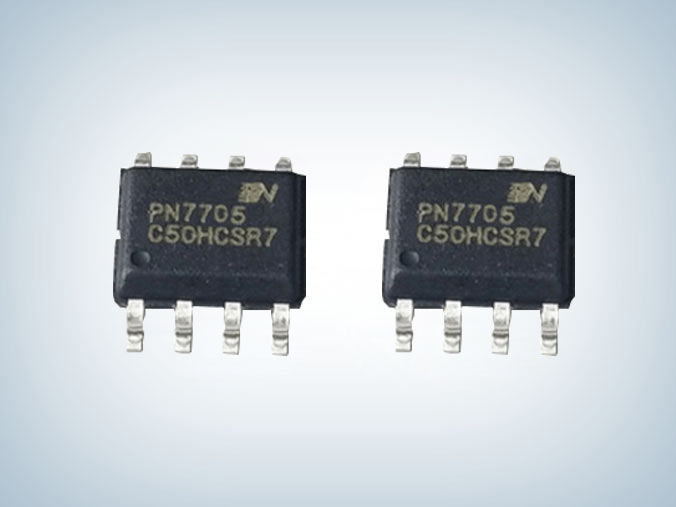

PN7705 智能馬桶馬達驅動芯片
所屬分類：芯朋成人午夜激情视频图片
品牌：芯朋微
型號：PN7705
封裝：SOP-8
功率：6.5V～28V
電流：1.5A-3A
型號：PN7705
封裝：SOP-8
功率：6.5V～28V
電流：1.5A-3A
訂購熱線：0755-23087599
PN7705智能馬桶馬達驅動芯片，高側導通電阻0.6ohm，低側導通電阻0.4ohm，芯片驅動級為HVCMOS結構，芯片的兩個輸入管腳IN1和IN2兼容5V和3.3V信號控製，具有良好的抗幹擾性，集成了欠壓保護、過溫保護、輸出短路保護和外部可調節驅動限流等功能，並且可以將錯誤狀態反饋給MCU，保障馬達安全工作。
pn7705芯片特征
■ 寬電源電壓範圍：6.5V～28V
■ 低導通電阻（HS：0.6ohm；LS：0.4ohm）
■ 正轉、反轉、刹車和睡眠模式
■ 超低睡眠電流：IVCC<100nA（IN1=IN2=“L”，且維持1ms）
■ 驅動限流可通過ISET外接電阻編程（最大3A，最小 1.5A），且無需使用功率電阻
■ 輸入管腳兼容5V和3.3V控製信號
■ 工作溫度：-40～125°C
■ 異常保護反饋功能，異常保護包括：電源欠壓保護、內置過溫保護 、 內置輸出短路保護 。

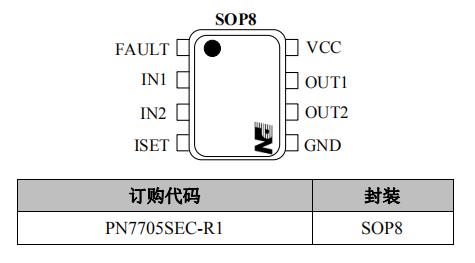

引腳定義

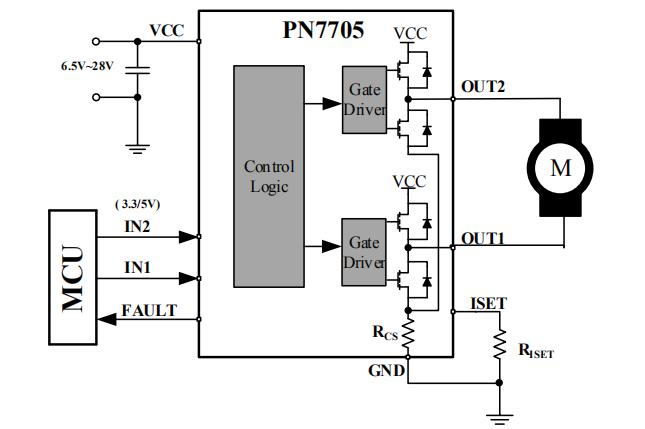

PN7705典型應用電路圖
應用領域
■ 智能電表
■ 智能門鎖
■ 家電
■ 攝像頭
PN7705智能馬桶馬達驅動芯片可以控製馬達進入正轉、反轉、刹車和超低功耗睡眠模式，是一款具有超低功耗睡眠模式的兩通道直流馬達驅動芯片，具有1.3A峰值輸出、0.8A連續輸出，Rdson:1Ω，無需功率電阻，減小布局麵積，更多PN7705智能馬桶驅動芯片產品手冊及應用資料請向午夜福利视频一区電子申請。>>
