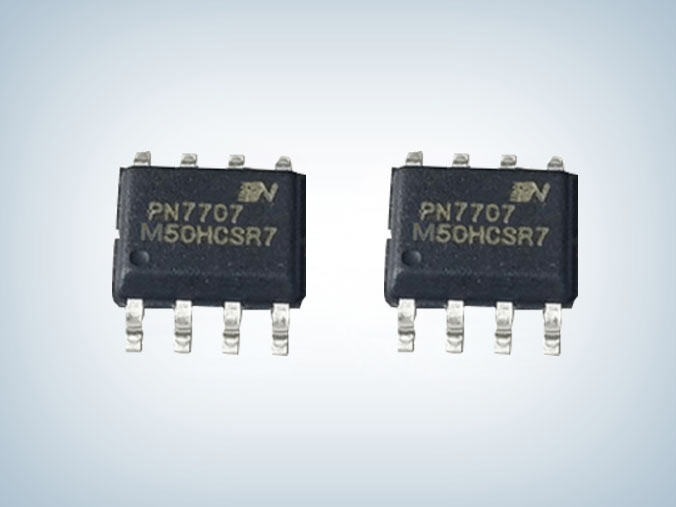

PN7707 多通道閥門驅動芯片
所屬分類：芯朋成人午夜激情视频图片
品牌：芯朋微
型號：PN7707
封裝：SOP-8/SOP8-PP
功率：3V～24V
電流：2A-3A
型號：PN7707
封裝：SOP-8/SOP8-PP
功率：3V～24V
電流：2A-3A
訂購熱線：0755-23087599
PN7707多通道閥門驅動芯片是一款具具有低功耗睡眠模式、外部限流可調的兩通道直流馬達驅動芯片，集成了欠壓保護、過溫保護、輸出短路保護和外部可調節驅動限流等功能，並且可以將錯誤狀態反饋給MCU，保障馬達安全工作。
PN7707閥門驅動芯片其可以控製馬達進入正轉、反轉、刹車、滑行和超低功耗睡眠模式。X芯片的兩個輸入管腳IN1和IN2兼容5V和3.3V信號控製，具有良好的抗幹擾性。芯片驅動級為HVCMOS結構，高側導通電阻0.3ohm，低側導通電阻0.3ohm。
特征
■ 寬電源電壓範圍：3V～24V 低導通電阻（HS：0.3ohm；LS：0.3ohm）
■ 低睡眠電流：IVCC<10uA（IN1=IN2=“L”，維持1ms 以上）
■ 3A峰值驅動輸出，2A連續驅動輸出
■ 輸入管腳兼容5V和3.3V控製信號
■ 正轉、反轉、刹車和睡眠模式
■ 異常保護反饋功能，異常保護包括：電源欠壓保護、內置過溫保護、內置輸出短路保護

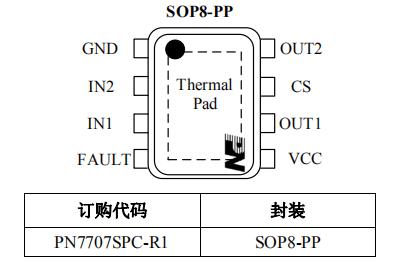

封裝/訂購信息

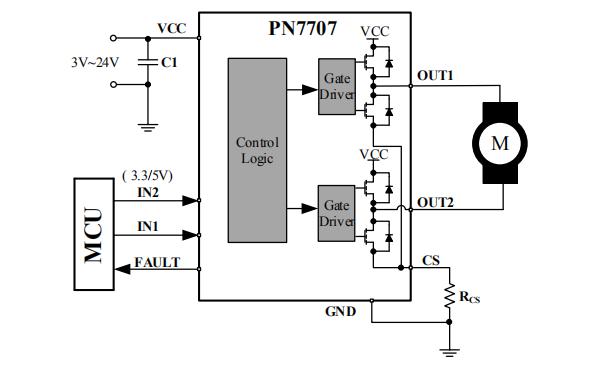

典型電路圖
應用領域
■ 智能電表
■ 智能門鎖
■ 家電
■ 攝像頭
■ 直流有刷電機應用
PN7707閥門驅動芯片具有驅動限流可編程，5A峰值輸出、2A連續輸出，帶散熱焊盤。PN7707采用SOP-8封裝，可替代兼容DRV8872，PN7707B采用SOP8-PP封裝，可兼容替代DRV8870，Rdson:0.6Ω，連續驅動2A，更多PN7707多通道閥門驅動芯片產品手冊及應用資料請向午夜福利视频一区電子申請。>>
