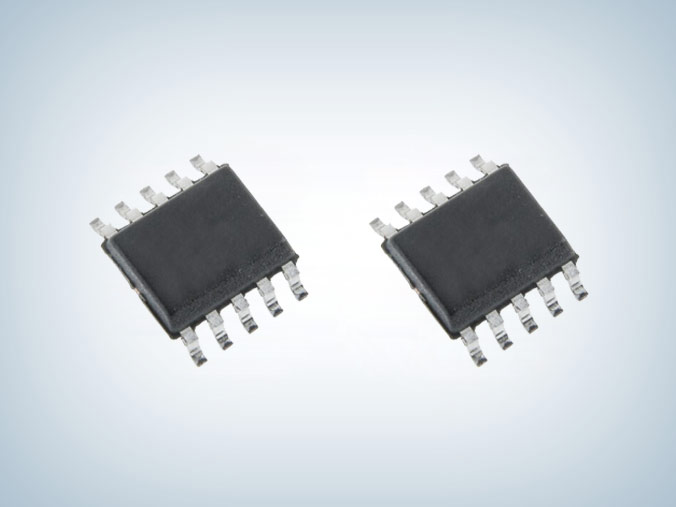

PN7719 24v直流馬達驅動ic
所屬分類：芯朋成人午夜激情视频图片
品牌：芯朋微/安趨
型號：PN7719STC-R1
封裝：SSOP10L
功率：5V～24V
電流：1.5A的峰值電流，0.8A的平均電流
型號：PN7719STC-R1
封裝：SSOP10L
功率：5V～24V
電流：1.5A的峰值電流，0.8A的平均電流
訂購熱線：0755-23087599
PN7719是一款具有超低功耗睡眠模式的四通道直流馬達驅動ic，寬電源電壓範圍：5V～24V，每個H橋可提供1.5A的峰值電流，0.8A的平均電流，芯片驅動級為HVCMOS結構，高側導通電阻0.6ohm，低側導通電阻0.4ohm。
PN7719 24v直流馬達驅動ic兩個輸入管腳IN1和IN2兼容5V和3.3V信號控製，具有良好的抗幹擾性，該芯片集成了欠壓保護、過溫保護、輸出短路保護等功能，可以控製馬達進入正轉、反轉和超低功耗睡眠模式。
PN7719直流馬達驅動ic產品特征
■ 寬電源電壓範圍：5V～24V
■ 低導通電阻（HS：0.6ohm；LS：0.4ohm）
■ 正轉、反轉和睡眠模式
■ 超低睡眠電流：IVCC<100nA（ENA=“ L”）
■ 輸入管腳兼容5V和3.3V控製信號
■ 每個H橋可提供1.5A的峰值電流，0.8A的平均電流
■ 異常保護反饋功能，異常保護包括：
(1) 電源欠壓保護
(2) 內置過溫保護
(3) 內置輸出短路保護

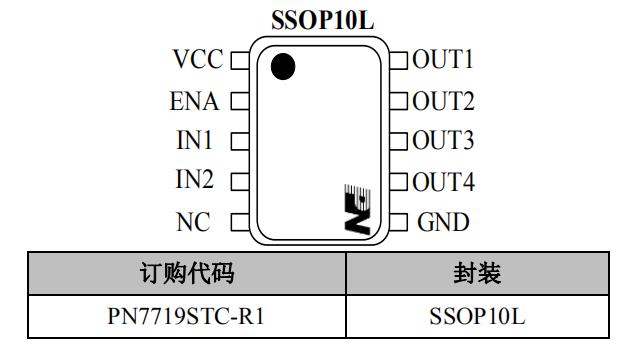

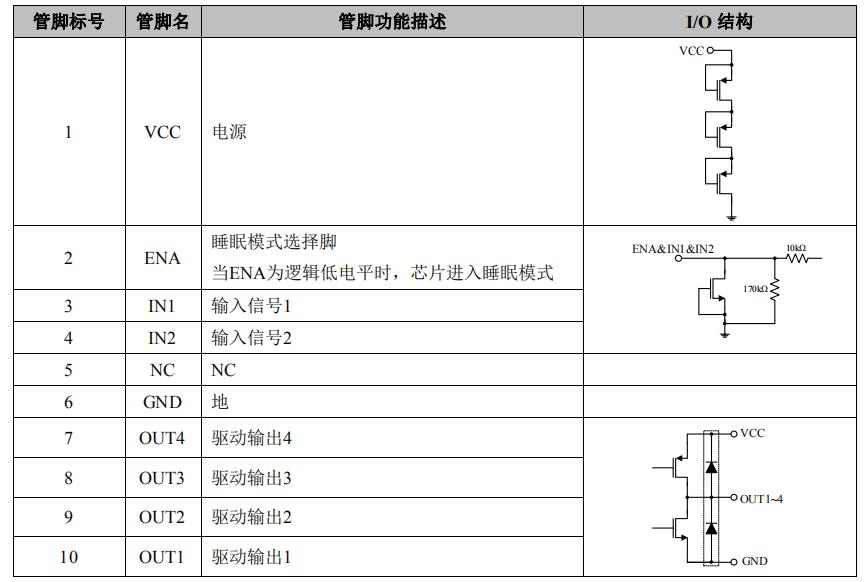

封裝/管腳定義

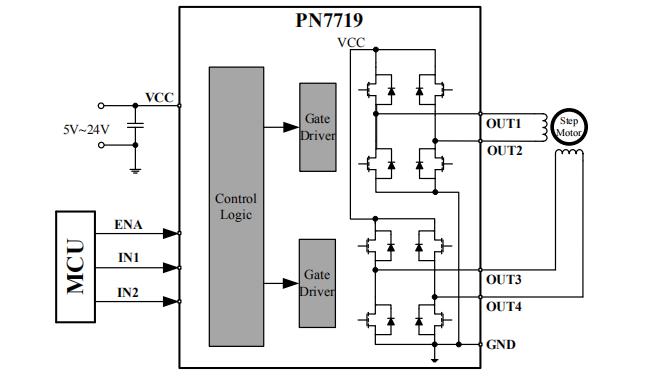

典型應用電路圖
應用領域
■ 智能電表
■ 智能門鎖
■ 家電
■ 攝像頭
■ 直流步進電機
PN7719直流馬達驅動ic采用小型封裝SSOP10L，具有寬工作電壓範圍、低導通阻抗、待機功耗低等特點，其引腳功能與電氣特性等和ON/安森美LB1909MC基本一致，是可以兼容替換LB1909MC的，被廣泛應用於智能電表、智能門鎖、家電、攝像頭、直流步進電機等領域，更多PN7719 24v直流馬達驅動ic產品手冊及參考等資料請向午夜福利视频一区電子申請。>>
