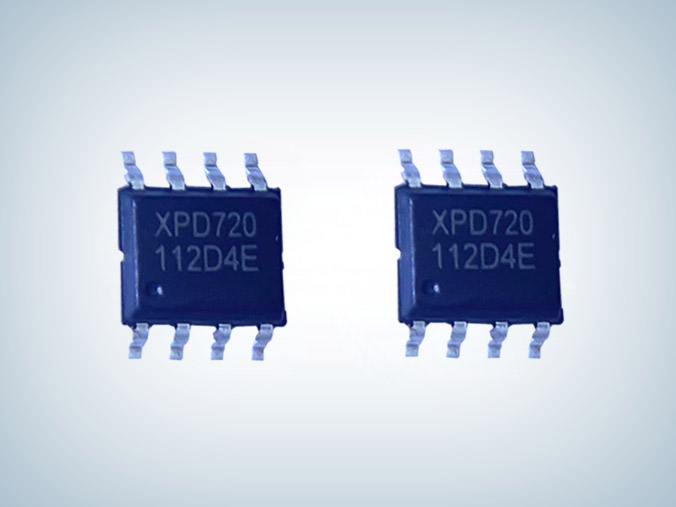

XPD720B PD/PPS多協議快充芯片
所屬分類：FM/富滿係列
品牌：FM/富滿
型號：XPD720B
封裝：ESOP8
功率：36W
電流：5V/3A, 9V/2.22A, 12V/1.67A
型號：XPD720B
封裝：ESOP8
功率：36W
電流：5V/3A, 9V/2.22A, 12V/1.67A
訂購熱線：0755-23087599
協議芯片XPD720 是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充協議、華為 FCP/SCP/HVSCP 快充協議、三星 AFC 快充協議、BC1.2 DCP 以及蘋果設備 2.4A 充電規範的多協議端口控製器，為 AC-DC 適配器、車載充電器等設備提供高性價比的 USB Type-C 端口充電解決方案。
XPD720 內置的 Type-C 協議可以支持 Type-C 設備插入自動喚醒，智能識別插頭的正插與反插，並實現連接。XPD720 集成的 PD 協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。
XPD720 最高支持 36W 輸出功率，廣播 PDO 電壓可以配置為 5V/9V/12V，可以靈活配置 5V Prog、9V Prog 兩檔 APDO 電壓範圍。
XPD720 通過一路可 Sink/Source 的電流源，連接到 AC-DC 或 DC-DC 的反饋引腳實現動態調節電壓的功能，不管是啟動還是調壓過程，都具備軟啟動/調壓功能，實現電壓平順過渡。
XPD720 內建多種保護機製確保設備安全：包括動態過壓/欠壓/過流保護（可根據設備請求的工作電壓/電流按照比例調整保護點）；啟動監測(VBUS 輸出前會監測端口電壓是否處於安全狀態）；DP/DM 和 CC1/CC2 過壓保護。
協議芯片XPD720集成 10mΩ VBUS 通路功率開關管和雙路放電通路，集成恒壓控製環路，在發生錯誤時也可以更快關閉輸出並恢複到安全狀態。
XPD720 可以非常容易通過 USB PD 認證測試，無需為了認證增加元器件。
協議芯片XPD720采用 ESOP8 封裝形式，外圍無需額外的元器件即可工作，提供最優化的 BOM成本特性。
協議芯片XPD720特性
■ 通過 USB PD3.0 認證（TID：3479）
■ 支持 USB Type -C 協議
- 配置為 DFP（Source）
- 廣播 3A/1.5A 電流
■ 支持 USB Power Delivery（PD）2.0 和 3.0以及 PPS 協議
- 集成完整 PD 分層通信協議
- PDO 可配置：5V，9V，12V
- 輸出功率高至 36W - APDO 可配置：5V Prog，9V Prog
■ 支持 Quick Charge 2.0/3.0/3.0+協議
- 支持小米 CHARGE TURBO 27W 協議
■ 支持華為 FCP/SCP/HVSCP 協議
- 支持華為 10V 高壓 SCP 協議
■ 支持三星 AFC 協議
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充電規範
■ 集成恒壓（CV）控製環路
■ 集成 10mΩ VBUS 通路功率開關管
■ 集成 10mΩ電流檢測電阻
■ 內置 VPWR 和 VBUS 雙放電通路
■ 支持線損補償功能
■ 安全性
- 過壓/欠壓保護
- 過流保護
- 過溫保護
■ CC1/CC2/DP/DM 過壓保護
■ ESD 特性±8KV
■ 采用 ESOP8 封裝

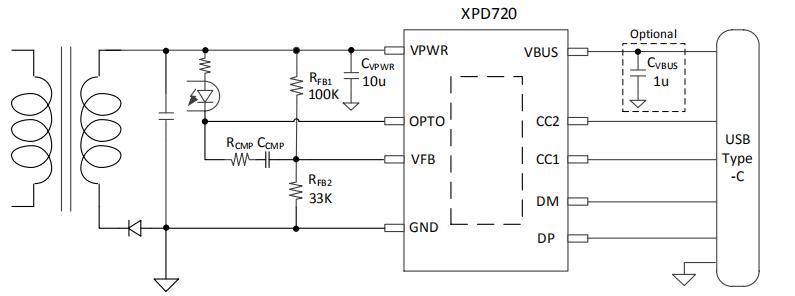

AC-DC 應用圖

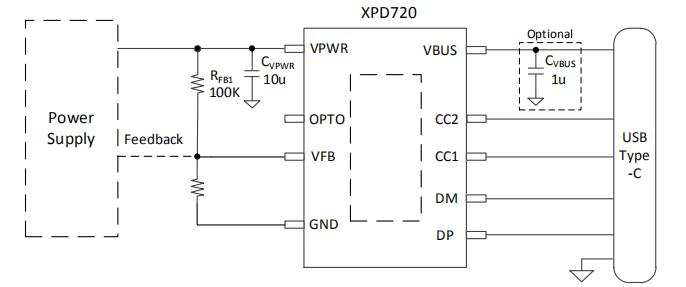

DC-DC 應用圖
協議芯片XPD720應用領域
■ AC-DC 適配器
■ USB 充電設備
XPD720B PD/PPS多協議快充芯片支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充協議，PDO:5V/3A, 9V/2.22A, 12V/1.67A，內部集成 10mΩ VBUS 通路功率開關管，並且集成10mΩ電流檢測電阻，引腳支持過壓保護，內置完善的保護功能，節省外圍元件數量，降低成本。協議芯片XPD720係列產品更多規格參數、電氣特性、應用信息和 Layout 注意事項、樣品及技術支持等請谘詢午夜福利视频一区電子。>>
