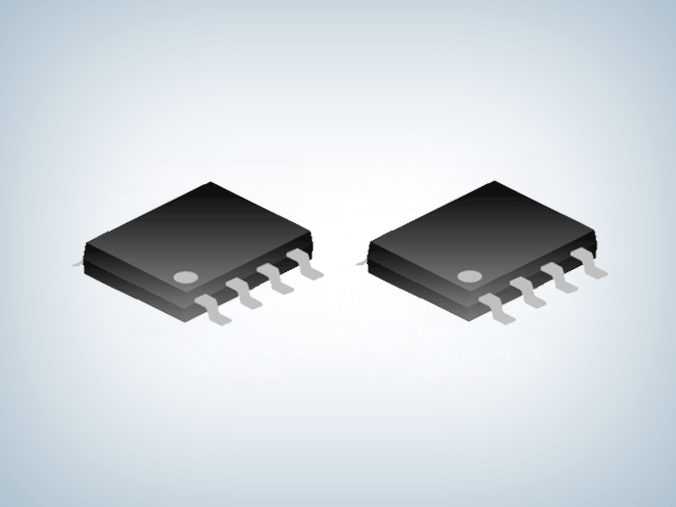

SD8530AS原邊控製芯片描述：
SD8530AS是內置高壓三極管的原邊控製模式的開關電源控製器（PSR），內置線損補償和峰值電流補償功能，采用PFM調製技術，提供精確的恒壓/恒流（CV/CC）控製環路，具有非常高的穩定性和平均效率。
采用SD8530AS設計係統，無需光耦和Y電容，可省去次級反饋控製、環路補償，精簡電路、降低成本。
SD8530AS原邊控製芯片在AC85~264V範圍內推薦6W功率。
SD8530AS原邊控製芯片主要特點：
■ 內置高壓三極管
■ 原邊控製模式
■ 低啟動電流
■ 前沿消隱
■ PFM 調製
■ 過壓保護
■ 欠壓鎖定
■ 短路保護
■ 過溫保護
■ 環路開路保護
■ 線損電壓補償
■ 峰值電流補償
■ 逐周期限流
SD8530AS原邊控製芯片管腳排列圖：
| 管腳號 | 管腳名稱 | I/O | 功 能 描 述 |
| 1 | FB | I | 反饋電壓輸入端； |
| 2 | NC | -- | 空腳； |
| 3 | VCC | P | 供電電源； |
| 4 | ISEN | I | 峰值電流采樣端； |
| 5,6 | OC | O | 高壓 NPN 管 C 端。 |
| 7 | GND | G | 地； |

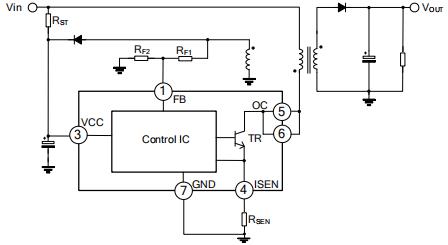

SD8530AS原邊控製芯片典型電路圖：
SD8530AS原邊控製芯片應用於手機充電器、小功率適配器、MP3 及其它便攜式設備充電器、待機電源更多SD8530AS內置BJT 6W原邊控製芯片產品手冊或者相關方案資料，可向午夜福利视频一区電子申請。。。
