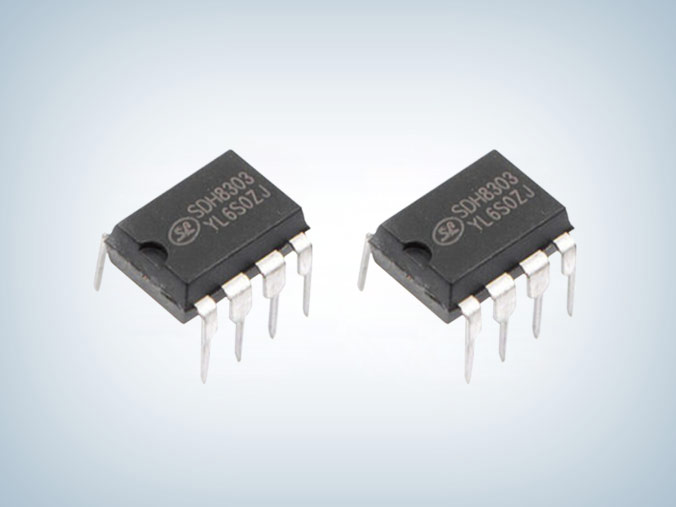

SDH8303電磁爐芯片是電流模式PWM控製器，內置高壓啟動電路。在輕載下會進入打嗝模式，從而有效地降低係統的待機功耗。具有降頻功能，進一步優化輕載條件下的轉換效率。具有抖頻功能，能夠改善 EMI 特性。具有軟啟動功能，能夠減小器件的應力，防止變壓器飽和。有 VDD 打嗝功能，不僅防止 VDD 欠壓重啟，也有效地降低待機功耗。
SDH8303 內部還集成了各種異常狀態的保護功能，包括：VDD 欠壓保 護，VDD 過壓保護，前沿消隱，輸出短路保護，過流保護，過溫保護等。且保護後，電路會不斷自動重啟，直到係統正常為止，是用於開關電源的內置高壓 MOSFET 的電流模式 PWM 控製器。
sdh8303電源芯片特點
■ 高壓啟動
■ 輕載打嗝
■ 降頻
■ 抖頻
■ 軟啟動
■ VDD 打嗝
■ VDD 欠壓保護
■ VDD 過壓保護
■ 前沿消隱
■ 輸出短路保護
■ 過流保護
■ 過溫保護

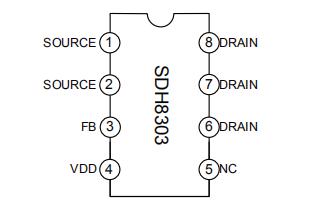

管腳排列圖
| 管腳號 | 管腳名稱 | I/O | 管腳描述 |
| 1, 2 | SOURCE | I/O | 功率MOSFET源極和控製電路的參考地 |
| 3 | FB | I | 反饋輸入端 |
| 4 | VDD | I/O | 控製電路的供電電源 |
| 5 | NC | - | 懸空 |
| 6, 7, 8 | DRAIN | I/O | 功率 MOSFET 漏極 |
典型輸出功率能力
| 產品 | 195~265V | 85~265V | ||
| 適配器 | 開放式 | 適配器 | 開放式 | |
| SDH8303 | 12W | 20W | 7W | 12W |

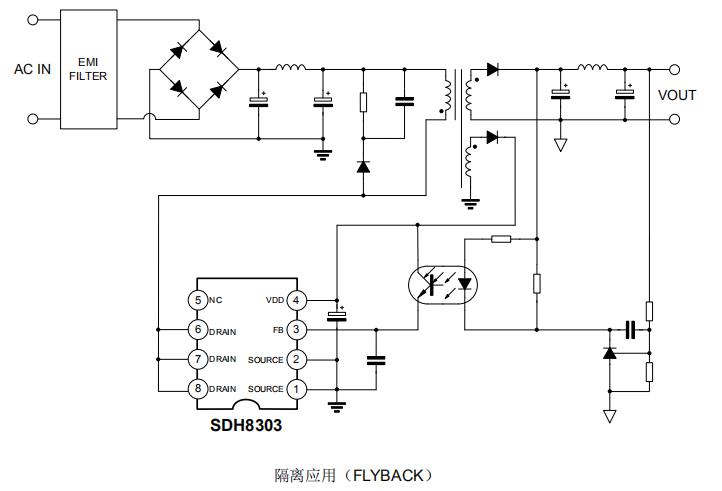

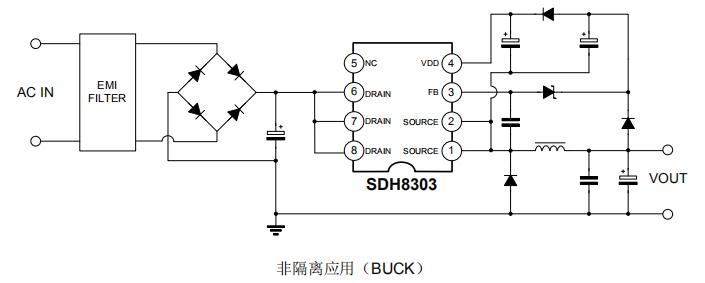

sdh8303應用電路圖：非隔離應用（BUCK）/隔離應用（FLYBACK）
應用領域
■ 離線式開關電源
■ 非隔離升壓降壓轉換器
■ 小家電
SDH8303引腳功能和電氣特性和viper22a/AP8012H相似，在實際應用中，不改版的情況下，sdh8303是可以直接PIN腳兼容代換viper22a/AP8012H的，sdh8303電源芯片被廣泛應用於小家電、非隔離升壓降壓轉換器、離線式開關電源等領域，更多SDH8303電磁爐芯片產品手冊及應用說明請向士蘭微代理午夜福利视频一区電子申請。>>
