18W USB PD快充充電器方案極簡Dome
字號:T|T
隨著USB PD快充及高通QC4+快充的普及,市麵上目前已有多款設備支持了USB PD快充,在USB PD&Type-C亞洲大會上,芯朋微應用技術總監王曠發布了《如何讓PD快充及無線充方案更精簡?》基於PN8161+PN8307H一套外圍極簡、極具成本優勢的18W USB PD快充充電器方案。

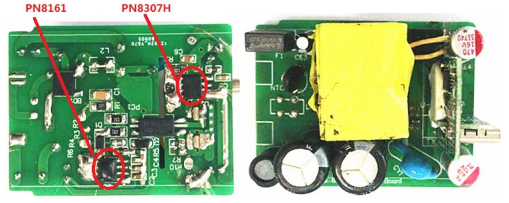

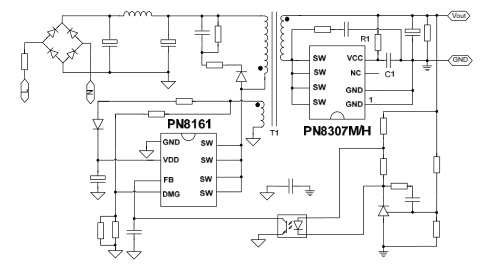

18W PD快充充電器方案原邊芯片PN8161采用SOP8封裝,內置690V智能MOSFET,並節省啟動電阻及CS偵測網絡,集成市電Brown in/out、AC OVP等保護,可節省啟動電阻、CS偵測網絡、驅動及分離MOSFET等近顆10元器件。
18W PD充電器方案副邊芯片PN8307H同樣采用SOP8封裝,內置60V智能MOSFET,可實現零外圍工作,並通過控製策略創新降低SR反向電壓至50V以內,顯著降低方案成本。
整體方案支持90~265V市電輸入,輸出電壓範圍3.3-12V,電流分別是5V/3A、9V/2A、12V/1.5A,輸出總功率為18W,同時,18W USB PD快充充電器方案效率滿足CoC V5 Tier 2,擁有卓越的EMC性能;SR與協議芯片分開,協議芯片可根據客戶的需求任意搭配,易實現最簡通信模塊,整體方案簡潔、靈活。
目前,基於PN8161+PN8307H18W USB PD快充充電器方案已經量產出貨,並得到了市場的高度認可與支持,傳輸速率快,供電能力強,有效的解決了手機快速充電續航等問題,同時,午夜福利视频一区電子作為芯朋微一級代理商,為你提供一站式的應用解決方案和現場技術支持服務,使產品的係統性能優異、靈活可靠,並具有成本競爭力。
