同步整流ic工作原理及應用！

　　同步整流ic工作原理，同步整流是采用通態電阻極低的專用功率MOSFET，來取代整流午夜成人影院网站以降低整流損耗的一項新技術，它能有效提高變換器的轉換效率，並且不存在由肖特基勢壘電壓而造成的死區電壓，並可利用其二次側的優勢改善電源指標。


　　

　　同步整流的基本電路結構原理：　　

　　功率MOSFET屬於電壓控製型器件，它在導通時的伏安特性呈線性關係。用功率MOSFET做整流器時，要求柵極電壓必須與被整流電壓的相位保持同步才能完成整流功能，故稱之為同步整流。

　　

　　為什麽要應用同步整流技術：　　

　　電源的損耗主要由功率開關管損耗、高頻變壓器損耗、輸出端整流管損耗三部分組成，隨著電子技術的發展，使得電路的工作電壓越來越低、電流越來越大。低電壓工作有利於降低電路的整體功率消耗，但也給電源設計提出了新的難題，電源同步整流芯片有利於降低電路的整體功率消耗，以滿足六級能效的需求。

　　

　　同步整流相比傳統的肖特基整流技術優勢：　　

　　一、這兩種整流管都可以看成一扇電流通過的門，電流隻有通過了這扇門才能供負載使用。　　

　　二、傳統的整流技術類似於一扇必須要通過有人大力推才能推開的門，故電流通過這扇門時每次都要巨大努力，出了一身汗，損耗自然也就不少了。　　

　　三、而同步整流技術有點類似午夜福利视频一区通過的較高檔場所的感應門了：它看起來是關著的，但你走到它跟前需要通過的時候，它就自己開了，根本不用你自己費大力去推，所以自然就沒有什麽損耗了。　　

　　通過類比，午夜福利视频一区可以知道，同步整流技術就是大大減少了開關電源輸出端的整流損耗，從而提高轉換效率，降低電源本身發熱。


　　

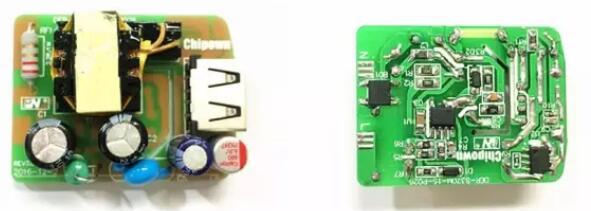

　　在電源設計中，內置mos同步整流ic因外圍精簡、EMC性能卓越、支持任意工作模式、貼片封裝並無需散熱片，5V2A，5V2.4A，5V3.4A，12V2.4A，12V3A輸出同步整流經典IC PN8306、PN8307， 5V2.4A，5V3A，12V2A，12V2.4A，12V3A，12V3.5A輸出的佼佼者PN8308、PN8309，因此同步整流ic廣泛應用於六級能效電源方案。
