TM1650/AIP1650替換芯片GN1650共陰極八段數碼管驅動
字號:T|T
GN1650采用DIP16封裝是2線串口共陰極八段數碼管驅動芯片,內置時鍾振蕩電路及上電複位電路,提供8段×4位顯示模式,8級亮度控製,支持3V-5.V電源電壓、鍵盤掃描7×4bit及4個組合按鍵,可以直接代換兼容天微TM1650及中微AIP1650。

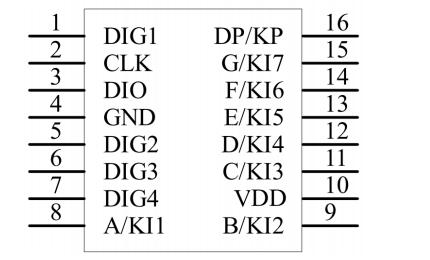

GN1650共陰極八段數碼管驅動芯片引腳排列圖
電路通信端口采用了類似於1C的通信方式,微處理器的數據通過兩線總線接口和電路通信在輸入數據時,電路在CLK的上升沿鎖存數據,故當CLK是高電平時,DO上的信號必須保持不變隻有CLK上的時鍾信號為低電平時,DO上的信號才能改變,且DO不能在CLK的下降沿改變。數據輸入的開始條件是當CLK為高電平時,DO由高變低:結束條件是當CLK為高時,DIO由低電平變為高電平。
電路的數據傳輸帶有應答信號ACK,在傳輸數據的過程中,在時鍾線的第九個時鍾芯片內部會產生一個應答信號ACK將DO管腳拉低。無論是命令寫入或者是數據寫入讀出時,在一個8位字節後的第9位都是ACK信號輸出。
指令傳輸為16位格式,指令數據傳輸過程如上圖所示。數據和命令在傳輸時,先傳送高位,再傳送低位,CLK上升沿鎖存數據,DO不能在CLK為高電平時變化,也不要在CLK下降沿變化,而是在CLK為低電平時改變。

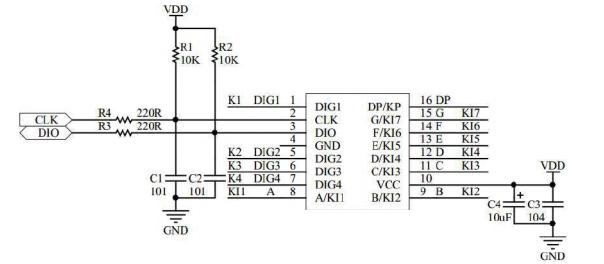

tm1650替換芯片GN1650典型應用線路圖
tm1650/AIP1650替換芯片GN1650共陰極八段數碼管驅動芯片內部集成有MCU輸入輸出控製數字接口、數據鎖存器、LED驅動、鍵盤掃描、輝度調節等電路,性能穩定、質量可靠、抗幹擾能力強,可適應於24小時長期連續工作的應用場合,更多GN1650替換天微TM1650及中微AIP1650芯片電特性、功能介紹及詳細手冊請向午夜福利视频一区電子申請。>>
