PN7713可替代MP6508/DRV8833馬達驅動芯片，不改外圍！

　　步進電動機是一種把電脈衝信號轉換成機械角位移的控製電機，它運轉的速度與脈衝的頻率成正比關係，PN7713步進電機馬達驅動芯片是一款具有低功耗睡眠模式的四通道直流馬達驅動芯片，可兼容替代DRV8833馬達驅動芯片和MP6508驅動。


　　

　　MP6508/DRV8833替代芯片PN7713特征　　

　　■ 寬電源電壓範圍：2.7V～18V 　　

　　■ 低睡眠電流：IVCC<10uA（nSLEEP=L）　　

　　■ 3.3A峰值驅動輸出，1.6A連續驅動輸出　　

　　■ 低導通電阻（HS：0.25ohm；LS：0.25ohm）　

　　■ 輸入管腳兼容5V和3.3V控製信號　　

　　■ 正轉、反轉、刹車和睡眠模式　　

　　■包括電源欠壓保護、內置過溫保護、內置輸出短路保護等異常保護反饋功能。


　　

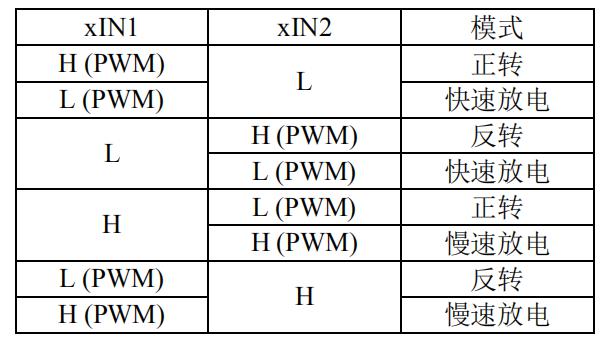

　　PN7713有外部PWM和內部PWM兩種電流控製方式。外部PWM是通過AIN1、AIN2、BIN1和BIN2四個輸入控製驅動電流，內部PWM是通過內部固定頻率調節驅動電流，使得驅動電流到達限流閾值後進行慢速放電。


　　

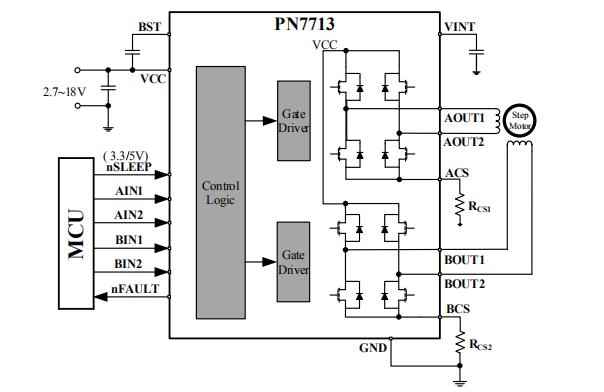

　　PN7713步進電機馬達驅動芯片內置過流保護，短路保護，欠壓閉鎖和過熱保護，帶低功耗睡眠模式，單H橋輸出電流1.6A，用於驅動1.6A以下的直流電機和四線步進電機，在應用上基本與MP6508/DRV8833相似，可兼容替代馬達驅動芯片DRV8833/MP6508，廣泛應用於打印機、攝像頭、ATM機等產品。
