DRV8870/DRV8872替代芯片PN7707，降低成本！

　　DRV8870/DRV8872替代芯片PN7707 具有電刷和換向器，隻要給正向的直流電電機就實現正轉，電源反接後就會反轉。所以，隻要改變電流的方向就可以實現有刷電機的正轉和反轉。


　　

　　DRV8870/DRV8872替代芯片PN7707特征　　

　　■ 寬電源電壓範圍：3V～24V  低導通電阻（HS：0.3ohm；LS：0.3ohm）　　

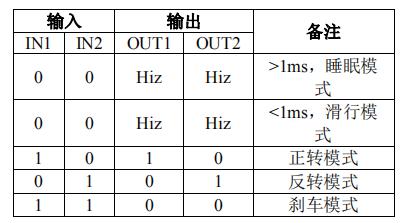

　　■ 正轉、反轉、刹車和睡眠模式　　

　　■ 低睡眠電流：IVCC<10uA（IN1=IN2=“L”，維持1ms 以上）　　

　　■ 輸入管腳兼容5V和3.3V控製信號　　

　　■ 3A峰值驅動輸出，2A連續驅動輸出　　

　　■ 異常保護反饋功能，異常保護包括：電源欠壓保護、過溫保護、內置輸出短路保護。


　　

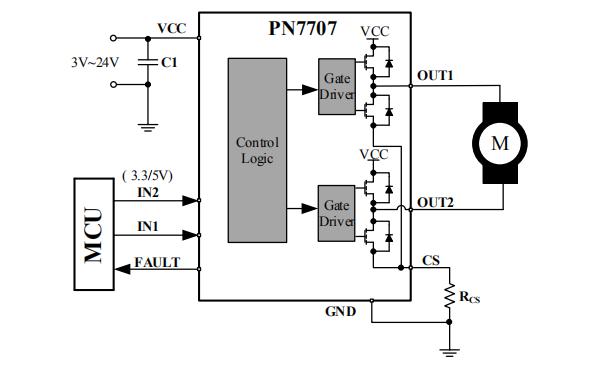

　　PN7707 是一款具有低功耗睡眠模式的兩通道直流馬達驅動芯片，其可以控製馬達進入正轉、反轉、刹車、滑行和超低功耗睡眠模式。該芯片集成了驅動限流功能且外部可調、欠壓保護、過溫保護和輸出短路保護等功能。


　　

　　PN7707 24v直流正反轉電機驅動ic具有驅動限流可編程，5A峰值輸出、2A連續輸出，帶散熱焊盤，PN7707兼容替代DRV8872，PN7707B可兼容替代DRV8870，降低PCB空間的占用，提高控製效率，降低成本！
