LB1909MC芯片可用PN7719四通道直流馬達驅動芯片替換！

　　PN7719是一款性能優越的國產四通道直流馬達驅動芯片，在H橋電路中隻需讓PN7719一個對邊的MOS打開，即可實現電機正轉或者反轉，可兼容替換LB1909MC，是針對LB1909MC芯片而設計的，為攝像頭、智能電表、智能門鎖、家電、直流步進電機和其他低壓或者電池供電的運動控製類應用提供了集成的電機驅動解決方案。


　　

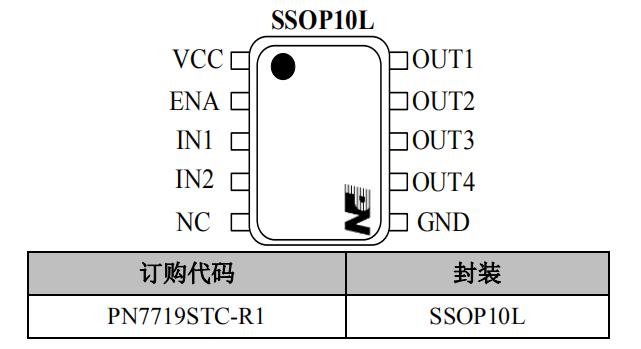

　　PN7719四通道直流馬達驅動芯片特征　　

　　■ 寬電源電壓範圍：5V～24V　　

　　■ 低導通電阻（HS：0.6ohm；LS：0.4ohm）　　

　　■ 正轉、反轉和睡眠模式　　

　　■ 超低睡眠電流：IVCC<100nA（ENA=“ L”）　　

　　■ 輸入管腳兼容5V和3.3V控製信號　　

　　■ 每個H橋可提供1.5A的峰值電流，0.8A的平均電流　　

　　■ 異常保護反饋功能，異常保護包括：電源欠壓保護、內置過溫保護、內置輸出短路保護。
　　

　　LB1909MC替換芯片PN7719四通道直流馬達驅動芯片集成了欠壓保護、過溫保護、輸出短路保護等功能，可以控製馬達進入正轉、反轉、和睡眠模式，下表是芯片輸入輸出關係真值表，以及相對應馬達的工作模式。


　　

　　H橋電路中，是不允許同一側的高邊和低邊同時打開的，PN7719內部帶有死區時間控製，在規定參數範圍內，可以在任意時刻對IN1和IN2輸出高低電平，而不會造成短路導致MOS管燒毀。

　　LB1909MC芯片和PN7719參數比較

型號	PN7719	LB1909MC
工作電壓	5V～24V	2.5V～16V
導通電阻	1000	1200
特點	1.低導通阻抗 2.寬工作電壓範圍 3.待機功耗低

　　

　　LB1909MC工作電壓2.5V～16V，導通電阻：1200，而PN7719四通道直流馬達驅動芯片可支持5V～24V電源電壓，最大輸出電流為1.5A的峰值，0.8A的平均電流，導通電阻：1000，兩者性能基本一致，因此LB1909MC芯片可用PN7719四通道直流馬達驅動芯片替換！
